[plcon v1 설명서] 1. 수신기 연결방법

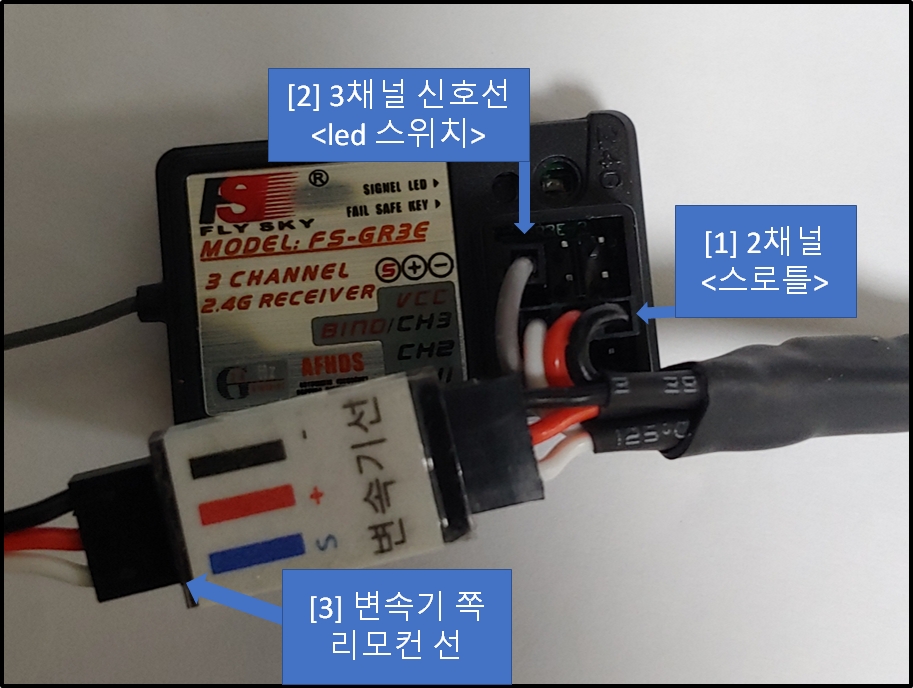

[1] 해당 3선단자를 수신기 2채널자리에 위치에 맞게 꽂는다.

  * 수신기의 | S | + | - | 위치를 꼭 확인하세요.



[2] 리모컨의 3채널로 LED 온/오프 기능을 이용할시 신호선을 3채널 S 핀에 꽂는다.

  * LED 온/오프기능을 이용하지 않으면 연결하지 않는다.



[3] 변속기 3선단자를 변속기에서 나온 단자와 연결한다.







** [중요] 모든 단자는 검정색(마이너스) 기준으로 같은색 선에 맞게 연결한다. **





---

plcon [PPM LED Controller]
- 전동보드에서 이용하는 PPM용 리모컨을 연동한 브레이크 LED 모듈입니다.
- 호환용 5v 아두이노 프로 미니 또는 아두이노 프로 + 5v 네오픽셀 WS2812B
- 상세내용 : plcon소개
