[plcon v1 설명서] 3. 중립설정 하는 방법

* 모듈 중립설정은 변속기 중립설정과 전혀 상관없습니다.

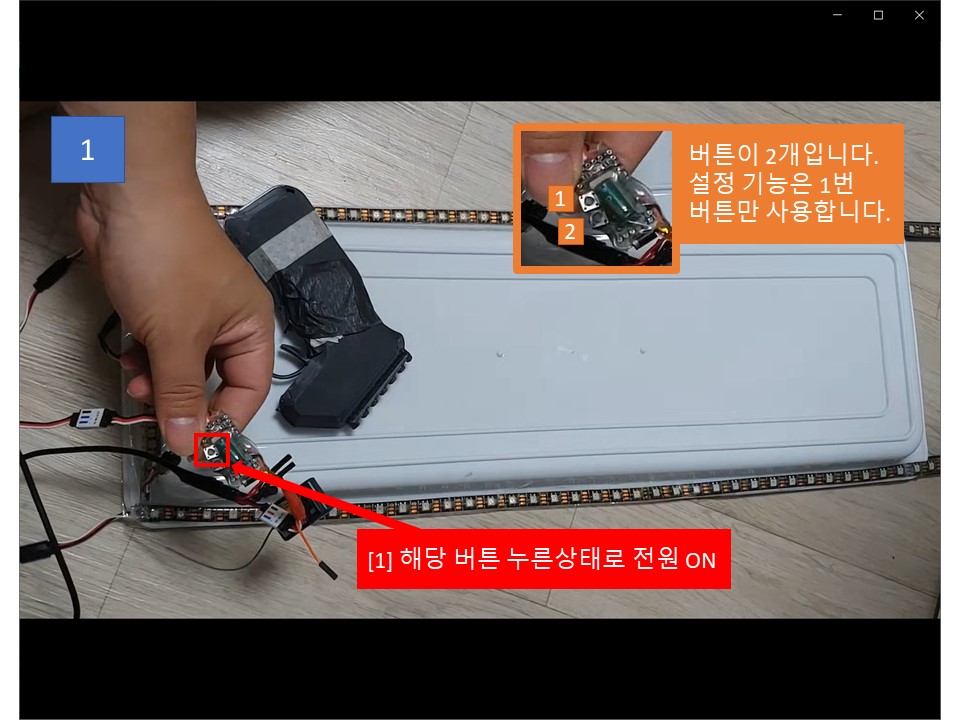

[1] 해당 버튼을 누른상태로 전원 ON

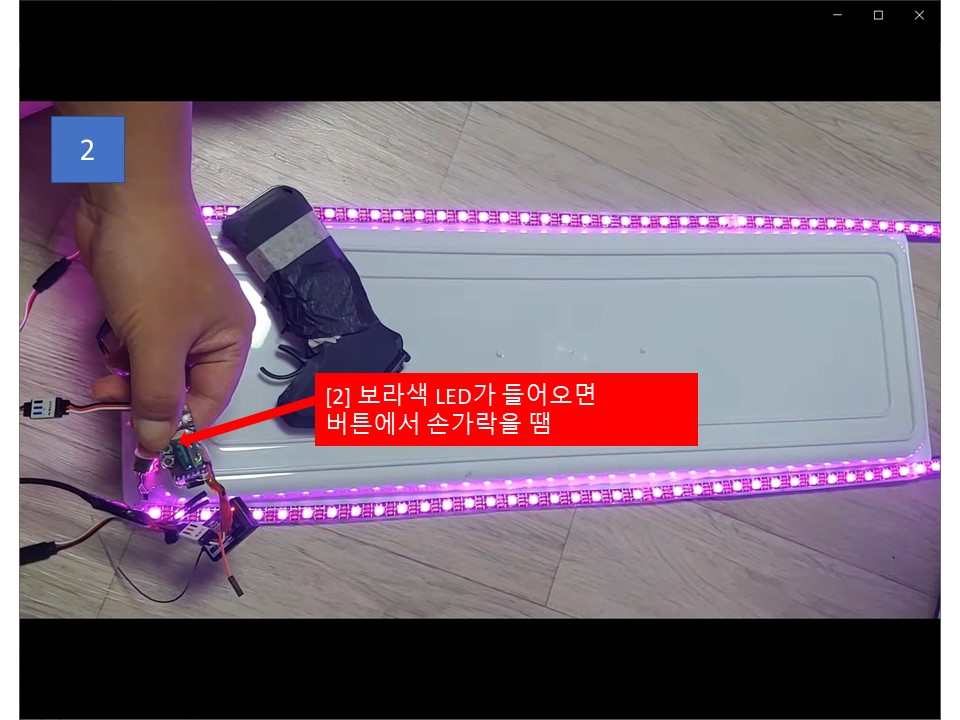

[2] 보라색 LED가 들어오면 버튼에서 손가락을 땜

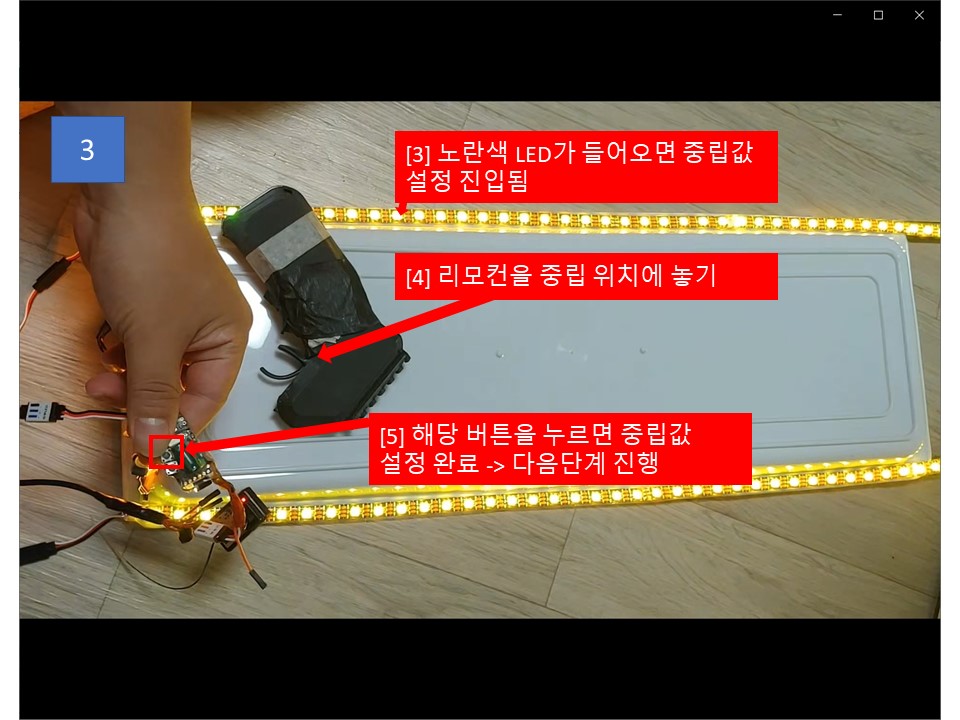

[3] 노란색 LED가 들어오면 중립값 설정 진입됨[3] 노란색 LED가 들어오면 중립값 설정 진입됨

[4] 리모컨을 중립 위치에 놓기

[5] 해당 버튼을 누르면 중립값 설정 완료 -> 다음단계 진행

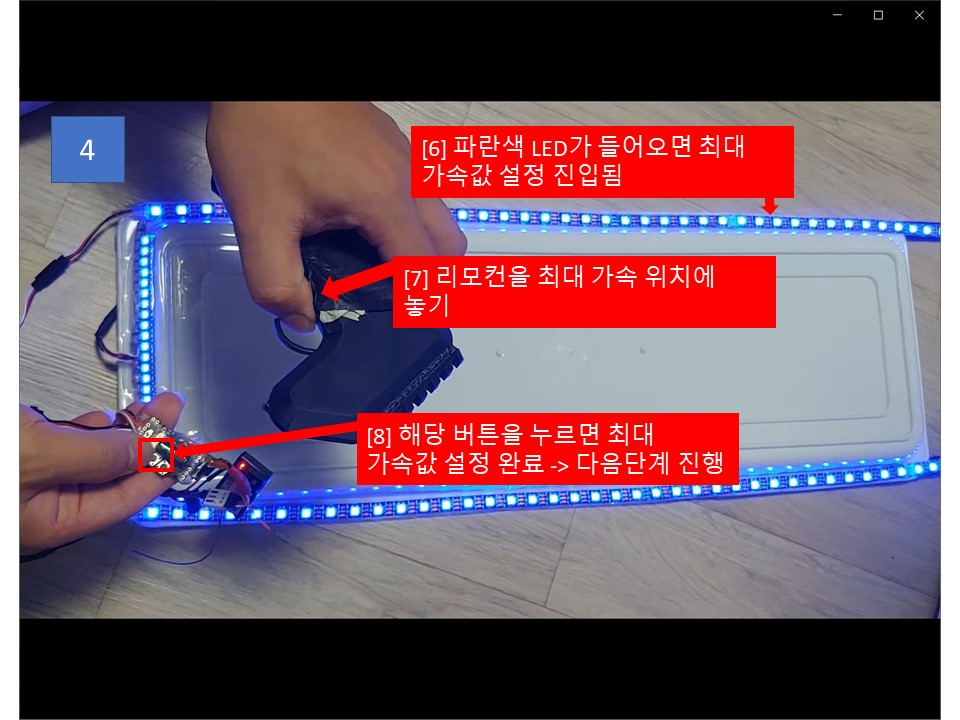

[6] 파란색 LED가 들어오면 최대 가속값 설정 진입됨

[7] 리모컨을 최대 가속 위치에 놓기

[8] 해당 버튼을 누르면 최대 가속값 설정 완료 -> 다음단계 진행

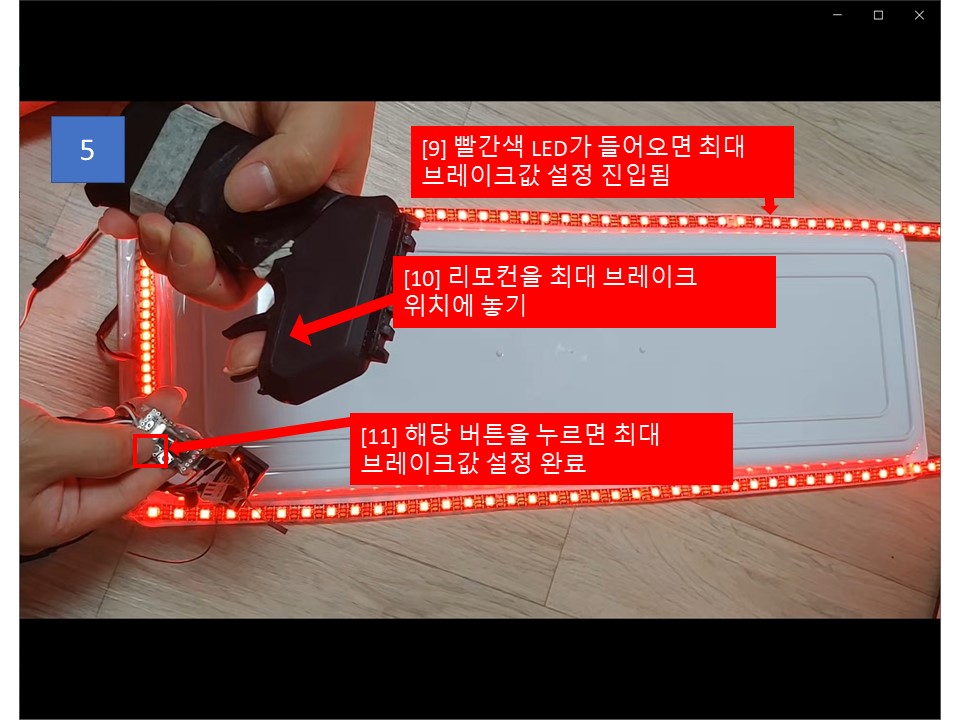

[9] 빨간색 LED가 들어오면 최대 브레이크값 설정 진입됨

[10] 리모컨을 최대 브레이크 위치에 놓기

[11] 해당 버튼을 누르면 최대 브레이크값 설정 완료

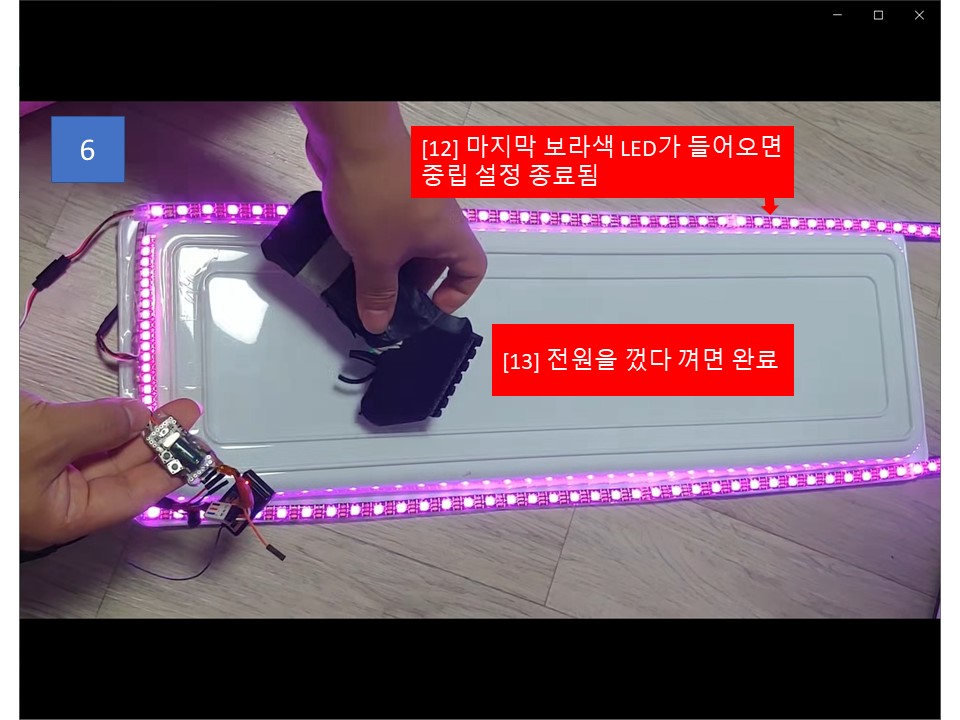

[12] 마지막 보라색 LED가 들어오면 중립 설정 종료됨

[13] 전원을 껐다 껴면 완료







[중립설정 풀 동영상]







---

plcon [PPM LED Controller]
- 전동보드에서 이용하는 PPM용 리모컨을 연동한 브레이크 LED 모듈입니다.
- 호환용 5v 아두이노 프로 미니 또는 아두이노 프로 + 5v 네오픽셀 WS2812B
- 상세내용 : plcon소개
