ESK8 전동보드[plcon] PPM LED Controller 소개 및 설명서
- 2020. 6. 29.
plcon [PPM LED Controller]

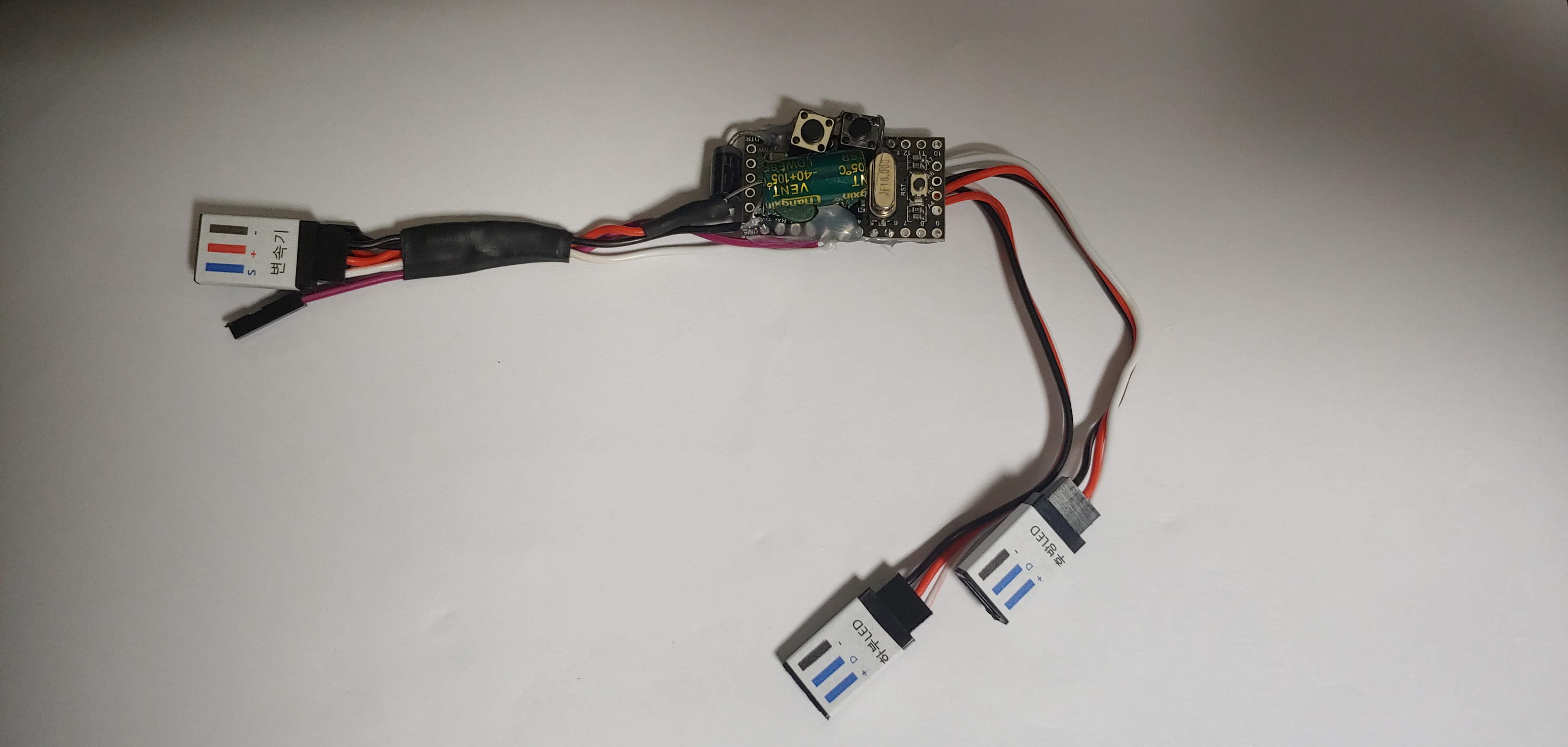

전동보드에서 이용하는 PPM용 리모컨을 연동해서 작동되는 아두이노 브레이크 LED 모듈입니다.
#부품설명

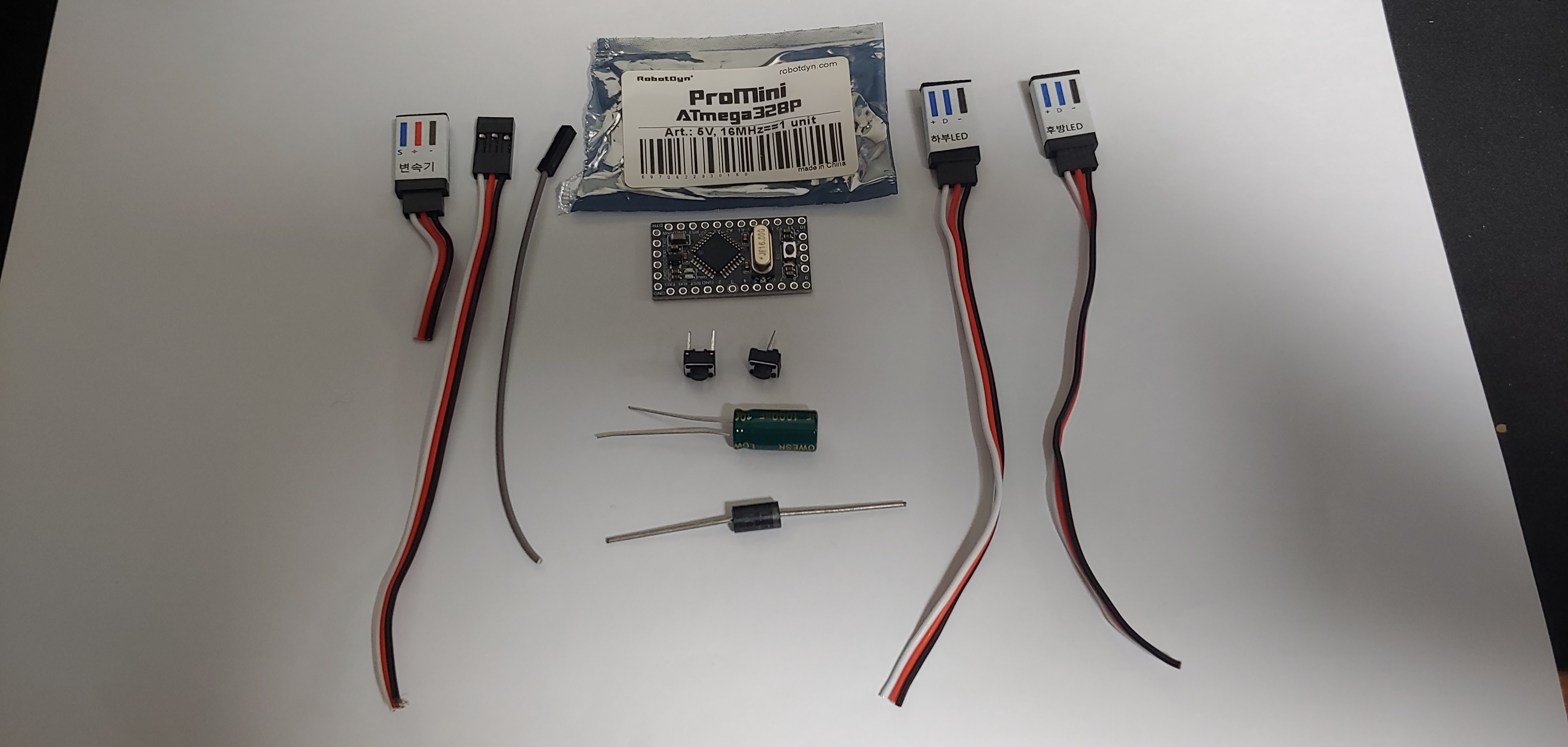

- 호환용 5v 아두이노 프로 미니 또는 아두이노 프로 (호환용 아두이노 중 연산처리와 안정성이 제일 좋은 제품으로 제작합니다.)
- 전해콘덴서 1000uF, 역전류 방지 정류 다이오드 1N5408 (3A), 택트 스위치
- 3선 서보 케이블 (RC Servo Cable), Y잭
- 5v 네오픽셀 WS2812B 1m당 60개/96개/144개 사용
#주요기능
- PPM 리모컨의 신호를 이용한 LED 제어. (브레이크 LED)
- 리모컨 중립값, 최대 스로틀 값, 최대 브레이크 값 설정을 통한 정확한 LED 동작.
- 후방/하부LED 각각의 LED 패턴 변경 기능.
- 스로틀시 값에 따라 설정한 패턴은 속도가 변동되어 표시됨.
- 브레이크시 빨간색으로 깜박이며 점멸, 최대 브레이크시 빨간색으로 정지.
- 저전력으로 설정되어 강압기 없이 변속기 5v 전류만으로도 LED 동작 가능.
(단, 일반 컨트롤러보다 밝기가 적어보일수 있음)
#사용설명서
- [plcon v1 설명서] 1. 수신기 연결방법
- [plcon v1 설명서] 2. LED 연결방법
- [plcon v1 설명서] 3. 중립설정 하는 방법
- [plcon v1 설명서] 4. 후방/하부 LED 패턴 변경방법
