[plcon v1 설명서] 2. LED 연결방법

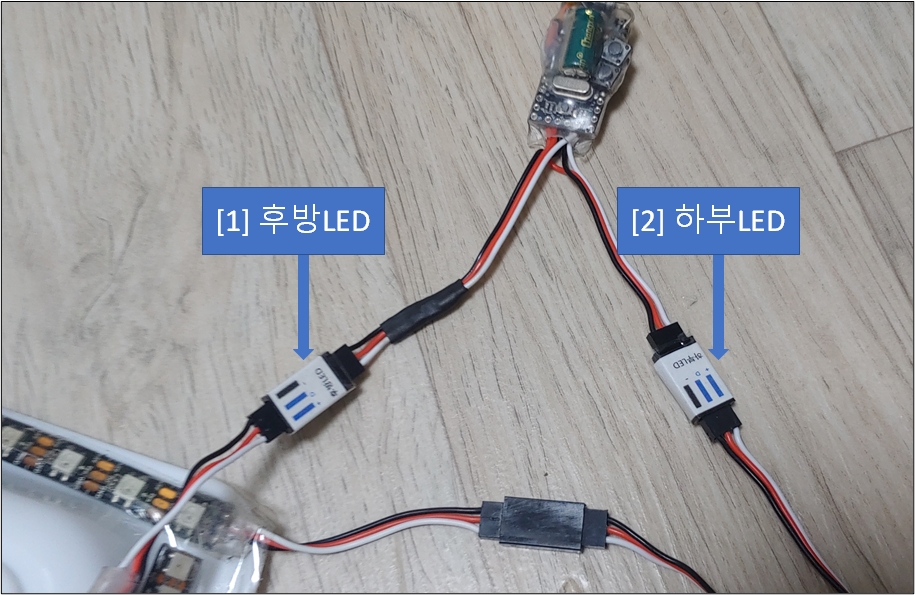

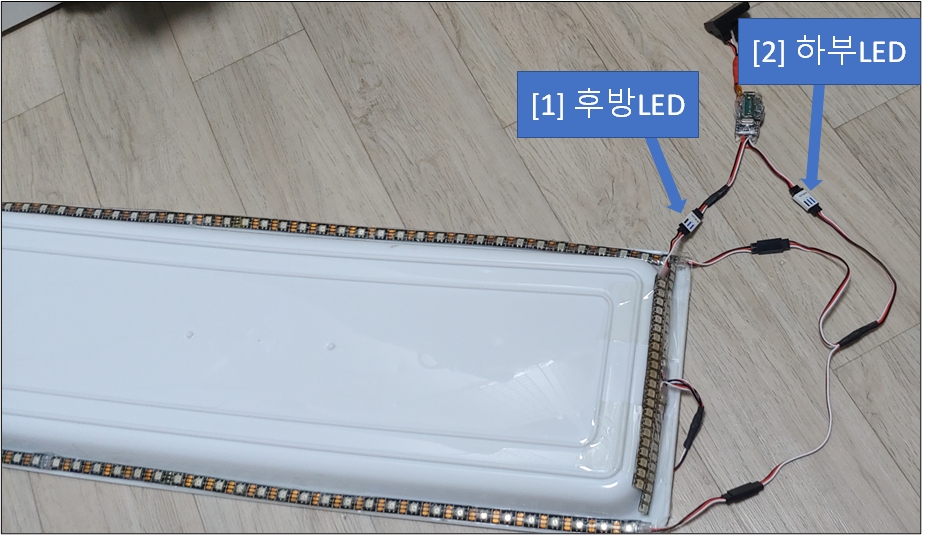

[1] 후방LED 3선단자에 맞게 연결합니다.

[2] 하부LED 3선단자에 맞게 연결합니다.





* 3선단자 핀별 설명

 검정선 : - (마이너스)

 빨간선 : Din (신호)

 흰색선 : + (플러스)







** [중요] 모든 단자는 검정색(마이너스) 기준으로 같은색 선에 맞게 연결한다. **

---

plcon [PPM LED Controller]
- 전동보드에서 이용하는 PPM용 리모컨을 연동한 브레이크 LED 모듈입니다.
- 호환용 5v 아두이노 프로 미니 또는 아두이노 프로 + 5v 네오픽셀 WS2812B
- 상세내용 : plcon소개
