[plcon v1 설명서] 4. 후방/하부 LED 패턴 변경방법

- plcon에는 버튼이 2개 달려있어서 후방LED와 하부LED 패턴을 각각 변경가능.

- 패턴 변경은 중립 상태에서만 설정.

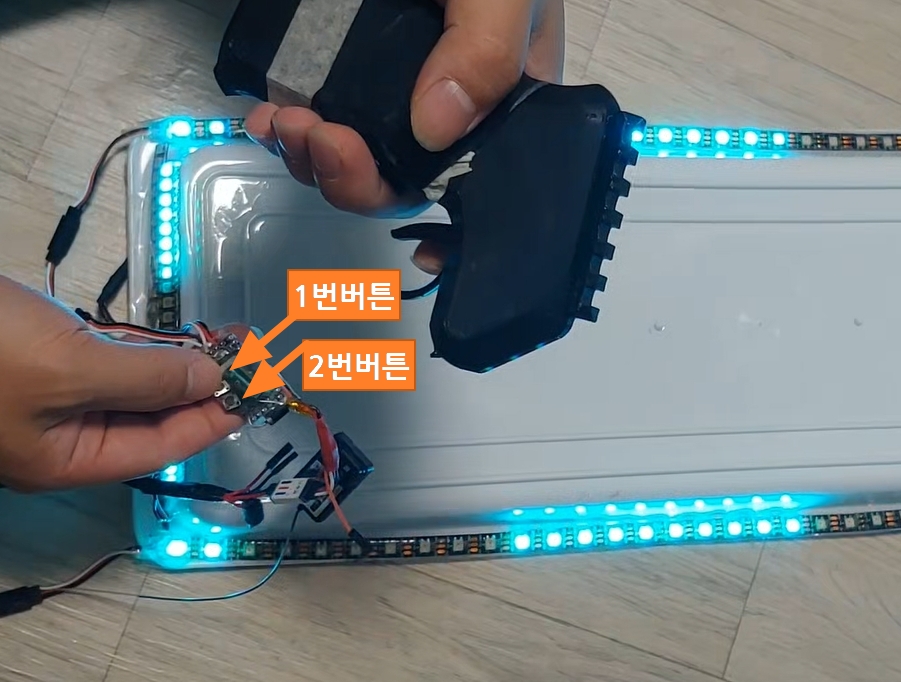

- 1번 버튼은 후방 패턴 변경, 2번 버튼은 하부 패턴 변경



※ 패턴 종류는 1줄용 패턴과 2줄이상 병렬용 패턴이 있습니다.

• 1줄용 패턴 (22개 고정)
• 2줄용 패턴
  • 패턴 중에 한 방향으로만 움직이는 패턴이 있는데 LED를 병렬로 연결하여 이용할 수 있습니다.
  • 동영상 2분30초부터 병렬로 연결할시 패턴을 선택하는 예시가 나와있습니다.





[plcon 패턴선택 동영상]





---

plcon [PPM LED Controller]
- 전동보드에서 이용하는 PPM용 리모컨을 연동한 브레이크 LED 모듈입니다.
- 호환용 5v 아두이노 프로 미니 또는 아두이노 프로 + 5v 네오픽셀 WS2812B
- 상세내용 : plcon소개
